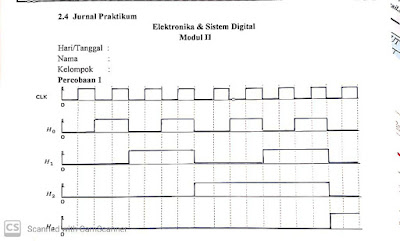

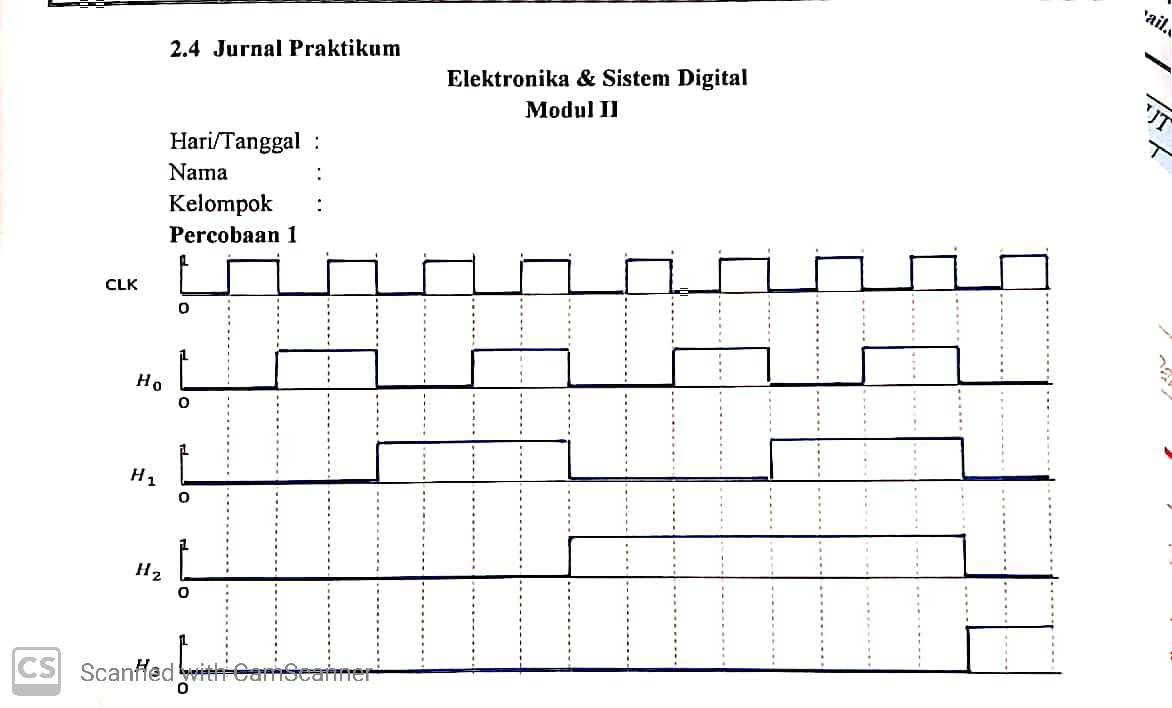

1.jurnal [back]
Percobaan 1
2.hardware [back]
Komponen yang digunakan:
1. Signal Generator
2. JK Flip-Flop
3. LED
4. Switch
3.video Simulasi [back]
4.analisa [back]
1.
Jelaskan prinsip
kerja rangkaian!
Jawab:
Pada percobaan 1, Rangkaiannya adalah
Asyncronous binary counter, dimana output flip flop yang digunakan akan berubah
dari kondisi '0' ke '1' secara berurutan langkah demi langkah, karena flip flop
yang dikendalikan oleh clock hanya flip flop paling ujung. Untuk flip flop
selanjutnya, Clock didapat dari Q'. Pada saat switch berada pada posisi ON,
maka clock akan masuk ke flip flop pertama dan menyalakan LED yang terhubung
dengan flip flop tersebut selama logika yang masuk ‘1’. input clock untuk flip
flop selanjutnya berasal dari Q' dari flip flop sebelumnya, dan akan menyala
LEDnya saat input ‘1’. Karena pada Asyncronous flip flop mendapatkan logika
secara berurutan, sehingga grafik yang di hasilkan tidak sama, dan karena saat
flip flop pertama ‘1’ dan masuk ke kondisi fall, flip flop kedua membutuhkan ‘1’
dan bersamaan dengan kondisi fall dari flip flop pertama, flip flop kedua tetap
berlogika ‘1’ begitu seterusnya.
2.
Bagaimana output
counter jika piranti output adalah LED?
Jawab:
LED akan menyala setiap mendapatkan
logika ‘1’, pada LED yang terhubung pada flip flop pertama, logika yang masuk
ke LED ada ‘0’-‘1’-‘0’-‘1’ sehingga lampu LED hidup dan mati bergantian,
sedangkan pada LED yang terhubung flip flop dua. Logika yang masuk adalah ‘00’-‘11’-‘00’-‘11’
sehingga mati dan nyala dari LED 2 lebih lambat ketimbang LED pertama, begitu
seterusnya.
3.
Bagaimana
pengaruh jumlah flip flop terhadap output counter?
Jawab:
Pengaruh jumlah flip flop terhadap
output counter adalah semakin bertambah flip flop maka perubahan logika pada
flip flop terakhir akan lebih lama disbanding flip flop sebelumnya.
5.link Download [back]
Video Simulasi - download
Rangkaian Simulasi - download
